技術規格
顯示屏
對角線尺寸
32英寸
面板類型
a-Si TFT-LCD
分辨率
1920 x 1080

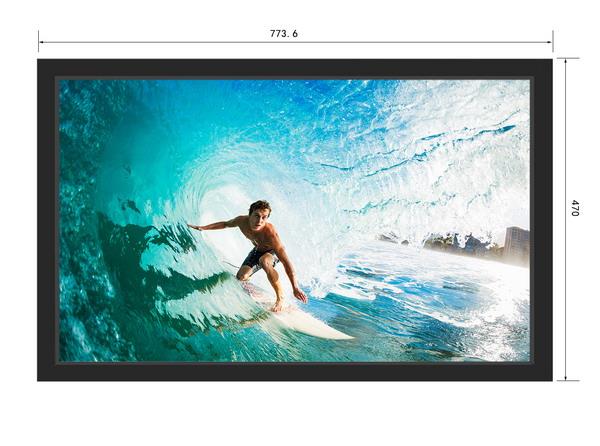

設備尺寸(HxVxD)
773.6x470x97mm
顯示尺寸(HxV)
699.58x393.58mm
亮度(典型值)
350cd/m2
靜態對比度
1000:1
可視角度 (水平/垂直)
178/178
響應時間
8ms
色數
8 bit - 16.7M
色域(NTSC)
72%
行頻
30kHz ~ 81kHz
點距
0.0615mm(H) x 0.1845 mm(V)
場頻
48Hz ~ 75Hz
動態對比度
10,000:1
連接性
視頻輸入
HDMI，DVI，VGA，AV
電源
電源
AC 100 - 240 V~ (+/- 10 %), 50/60 Hz
待機功耗
小于 0.5W
功耗
最大值:80W, 典型值:60W
重量
設備重量
10kg
含包裝重量
11kg
工作環境
溫度
-20℃~ 60℃
濕度
10℃~80℃
特征
特征
金屬邊框
防刮傷鐵殼
無公害烤漆硬件
色彩較準軟件
自動信號源切換
44%防眩光屏幕智能散熱系統
散熱保護設計
溫控風扇自動背光系統
隨環境亮度自適應調節背光，節約能耗
減少液晶屏發熱、提高整機可靠性；
有效解決眼疲勞，便于長期監控系統控制方式
中英文語言切換
對比度、亮度、清晰度一致
信源瀏覽、色溫調節、運行狀態顯示
認證
安全管理體系
FCC (USA)
CE-LVD
CE-EMC安規
CCC (China) : GB4943.1-2011
質量管理體系
CE (Europe) EN55022, EN55024
CCC(China) :GB9254-2008, GB17625.1-2012
ISO9001：2008
配件
隨機包含
快速安裝指導，保修卡，
信號線，電源線安裝方式
掛架/底座
液晶拼接屏是目前最受用用戶青睞的顯示大屏之一，由拼接屏組成的液晶拼接墻會在實際操作中遇到圖像顯示不清晰的情況，而液晶拼接墻大屏幕圖像不清楚現象主要包括：亮度低、邊緣聚焦不好、重影(圖像拖尾)、有干擾條紋堆疊感(信號源分辨率過高)或圖像有鋸齒(丟幀)、液晶拼接墻無畫面顯示（沒有信號畫面顯示）等現象。那么出現以上現象時，維修人員又應該如何調試液晶拼接墻呢？
無縫拼接屏顯示藍底情況：
首先需要明白拼接屏顯示藍底是因?yàn)樯对?？不論整個拼接屏墻，還是單張拼接屏單元顯示藍底，都表示無信號。所以，當出現單張屏顯示藍底，可能是軟件設置、信號處理器到屏的信號線接口松動或線材有問題，檢查接口有無松動，或換材線測試。當整個拼接墻都是藍底或多張屏顯示藍底，出問題的很有可能是信號處理器、信號輸出設備的問題，在其次可能是信號線及接口接觸不良等原因。出現這種情況，需排查軟件設置、信號處理器、信號輸出設備、信號接口、信號線，直到找到問題所在環節。
拼接屏墻黑屏情況：
液晶拼接屏黑屏可能由以下幾個問題引起，拼接軟件參數設置錯誤、拼接屏的驅動板壞了、液晶屏損壞、電源板損壞。我們根據這4點來檢查，拼接屏黑屏可能是未通電，或是通過軟件或遙控關閉拼接屏，來排除是否是硬件損壞。
調試液晶拼接墻圖像顯示不清晰的情況：
首先進行排除：可以對液晶拼接墻進行分段檢查，找到問題之所在，可以先查液晶拼接墻信號源的分辨率與顯示終端的分辨率是否一致，如果是視頻信號還要看其制式是否能夠與顯示終端相適應，如果達不到顯示終端的要求，則可以通過調換設備或增加轉換設備來改變信號的性質。
其次，看分配器與矩陣切換器的帶寬與其對信號源的阻抗，是否能夠在標準距離的范圍內使得圖像的損失最低。最后看顯示設備的聚焦與匯聚是否正常，以及信號處理電路是否良好
此外，液晶拼接墻圖像如果重影，需要查看傳輸線纜是否過長與過細，解決辦法是換線，或增加信號放大器等設備。聚焦不好可以調整顯示終端等等。
